四、工藝過程及設備特性

1、自動落網出網系統

1.1  將預先調直切斷好的定長直條鋼筋吊放于焊網機的縱筋儲料架上。

1.2  儲料架采用工字鋼材料焊接而成，鋼度好，強度高。

1.3  自由分開式設計，適用任何定長的鋼筋吊裝、儲料。

1.4  架空式設計，可以滿足冷卻水池布置，有效利用空間。

1.5  標準儲存縱筋最長可以12米，特殊要求可以另行配置。

1.6  最大承重約為2噸，均勻滿鋪。

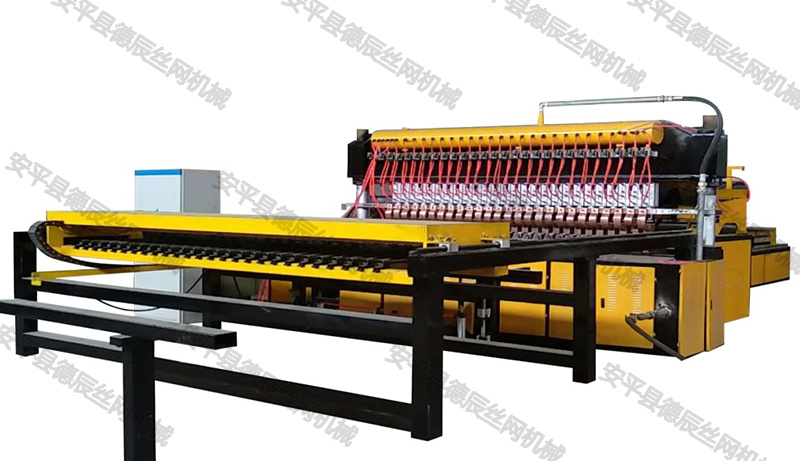

2、設備工作流程：

    徑絲平臺---自動送料機構---主機焊接—橫筋增料落料—伺服拉網—自動落網—成品輸送滾輪

2.1  最寬可以焊接3.3米的網片，焊點為32個焊點。

2.2  縱筋間距為100\150\200mm…, 以50mm的倍數標準布置，變換網格無需調節，大大提高工作效率。

2.3  人性化的自動抬網機構，可以有效地減少電極的磨損，使用成本大大降低。

2.4  焊接電極采用合金銅材料，硬度高，耐磨耐高溫。

2.5  焊接電極設計成立方體形狀，每個面都一樣，可以多面使用。

2.6  科學合理的進料機構，可以自動調節阻尼系數，使網格精度準確無誤。

2.7  焊接變壓器采用最新技術真空環氧澆注，區別于一般的焊接變壓器。

2.8  焊接變壓器內心采用強制水冷技術，保證長時間連續使用，理論上講只要冷卻水不斷，使用壽命可以和設備一樣長。

2.9  焊接變壓器經過粗調和電腦精調控制，可以對每種規格的焊接鋼筋自動數據鎖定，特別對熱軋帶肋鋼筋是至關重要的。

2.10  焊接變壓器的電流靶向準確，使得焊接冷軋帶肋鋼筋、冷軋光面鋼筋或熱軋帶肋鋼筋時，火花小，焊接牢固。

2.11  焊接主機上的變壓器、聯接銅排、電極座等主要部件都采用了強制水冷卻，保證了長時間連續工作的要求，而且大大延長這些部件的使用壽命。

2.12  焊接鋼筋直徑為5.0—12mm，焊接速度為每分鐘40—70次。

2.13  焊接方式可以采用一次完成，也可以多次完成。

2.14  焊接氣缸采用知名品牌的雙倍力設計，做到壓力大，速度快。

2.15  氣動系統采用空氣過濾和油霧器分離裝置，有效地分離水分，可以保證氣動系統正常工作，并且延長了使用壽命。

2.16  采用橫筋到位自動檢測裝置，保證每根鋼筋都能焊牢，保證產品質量，達到件件是精品。

3、橫筋儲料機構和氣源系統

3.1  橫筋儲料機構與橫筋自動分揀落料

a)   橫筋儲料機構包含橫筋儲料和自動落料兩部分。

b)   橫筋儲料最大量約為1噸左右。

c)   自動落料采用自動分揀系統，準確到位。

d)   自動落料下滑裝置采用合金鋼材料，經久耐用。

f)    鋼筋規格更換簡單方便。

g)    鋼筋的直線度要求比較低，適用范圍廣。

3.2  數控拉網機構

a)   數控拉網系統采用國際先進的伺服驅動方式控制。

b)   選用日本知名品牌全數字伺服電機和伺服控制器，橫筋間距任意可調，且尺寸精確。

c)   采用滾軸絲桿傳動，動力損失小，精度準確無誤。

d)   滾軸絲桿可以高效往返工作，做到精準到位。

e)   通過電腦控制滾軸絲桿，可以達到定位緩沖，減少機件磨損，延長全國壽命。

f)   科學的拉網設計，可以適用拉不同規格的鋼筋品種，做到小規格鋼筋不會拉變形。

g)   每張網片可以有30種間距變化，適應各種客戶不同的要求。

h)   通過電腦控制系統，簡單的輸入參數，橫筋間距可以無級可調。

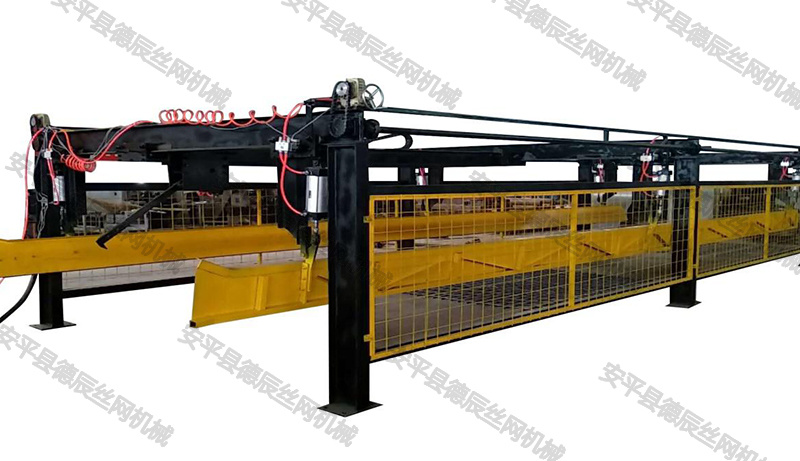

4、自動送經系統和主機

4.1  焊接完成后的網片，由自動機械手將網片全部拉出。（不需要人工拉網）

4.2  拉出后的網片在翻板上被檢測到位后，翻網架固定鉤打開，落下，集堆。

4.3  在滾道上的網片可以單張滾出，也可以按客戶要求集齊多張滾出，做到出網不停機，連續不斷生產，省工省時，大大提高生產效率。

4.4  當滾道上的網片多張時，成堆出網。

4.5  滾道配置為24米，最長出網片成品為12米。（特殊要求可以定做）

4.6接網機構可根據網片的大小，自動調節接網的寬度。

5、電腦控制系統

5.1  數控操作系統采用工業專業電腦數控系統控制。

5.2  數控操作系統采用工業用液晶顯示屏加鍵盤、鼠標，用戶操作簡單，使用成功低廉。

5.3  簡單易懂的人性化操作界面，有利于掌握。

5.4  整機設有安全自動保護功能，循環冷卻水水壓及流量進行監控。

5.5  氣動系統壓力監控，電力系統過載監控，遇到情況及時自動停機保護。

5.6  焊接參數輸入方便，直觀，保證了產品的質量。

5.7  控制用元件采用國際知名品牌，其它電器元件采用國內知名品牌，保證了設備的穩定性。

5.8  數控伺服系統采用的伺服控制系統。

5.9  數控伺服電機也采用的伺服電機系統，保證了系統的

最佳匹配，從而保證數控系統的穩定。

5.10  所有的安全保護功能，最大程度的保護操作人員的安全和設備安全。

5.11  通過精準的計算來控制兩臺鋼筋焊網機同用一臺焊接母變壓器，從而為用戶達到了最經濟的用電量。

5.12  通過科學的計算來控制焊接電流，從而達到同等條件下本公司設備用電量最省。
