切斷絲上料護欄網焊機技術方案（一）
新聞概要：
2021-09-15
來源：
GWC2000直條型鋼筋網焊接成型機
護欄網焊機（徑絲切斷絲上料）
一 、用途
GWC2000型直條型數控鋼筋焊接網成型機是鋼筋焊接網專用設備。本機利用多電極電阻點焊的原理，將鋼筋的縱筋、橫筋按設定的要求，焊接成牢固的網片。本機適用的鋼筋原材料可以是冷軋帶肋鋼筋、冷軋光面鋼筋或熱軋帶肋鋼筋。
本機由自動送經，焊接機構、縱筋、橫筋上料機構、伺服拉網機構、出網平臺機構、氣動系統（預留進氣口）、電氣控制系統、冷卻系統（預留進水出水口），等部件組成。

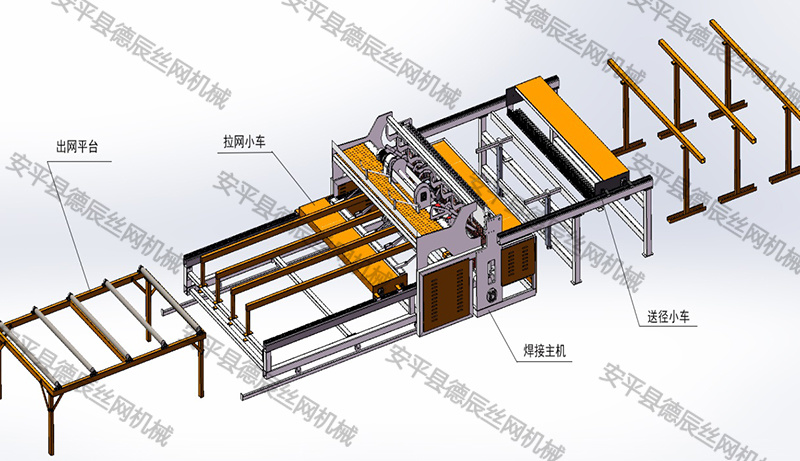

鋼筋焊接網生產線（產品不斷更新中，圖片僅供參考，以實物為準）
二、選用標準
JG/T5115-1999《鋼筋網成型機》
GB/T1499-2002《鋼筋混凝土用鋼筋焊接網》
三、主要技術性能參數
（以絲徑3.5-8mm網寬2100mm網孔最小50mm為例）
|
參 數 名 稱 |
單位 |
數 值 |
備 注 |
|
|
焊接鋼筋直徑 |
mm |
Ф3.5-Ф8 |
|
|
|
網片最大寬度 |
mm |
2100 |
|
|
|
網格尺寸 |
縱筋間距 |
mm |
65-300 |
|
|
橫筋間距 |
mm |
50--400無級可調 |
|
|
|
焊點數 |
點 |
21點 |
|
|
|
焊接頻率 |
次/min |
40--80 |
|
|
|
最大焊接能力 |
mm |
￠8+￠8 |
|
|
|
焊接變壓器容量 |
KVA |
200KVA×5臺 |
|
|
|
母變壓器容量 |
KVA |
480 |
|
|
|
焊接變壓器暫載率 |
|
30% |
|
|
|
電源電壓 |
V |
380 |
|
|
|
電流頻率 |
Hz |
50 |
|
|
|
氣動系統工作壓力 |
Mpa |
≥0.8 |
|
|
|
冷卻水壓力P |
Mpa |
0.2≤P<0.3 |
|
|
|
壓縮空氣耗量 |
M3/min |
≥3 |
|
|
|
縱筋上料方式 |
|
直條、直線度≤3mm/1000mm |
|
|
|
橫筋落料方式 |
|
直條、直線度≤3mm/1000mm |
|
|
|
外形尺寸（長×寬×高） |
m |
10×29×2 |
|
|
|
設備總重量 |
T |
~6.5 |
|
|
